ウェスコ社 ダストキャン詳細
@扉を開けるとカム式構造によりゴミ箱の蓋が空き(蓋は外には出てきません)、手前にゴミ箱が出てきます(扉は
90°以上開きのヒンジと一緒にご使用下さい)。尚、扉は全カブセ仕様のみに取り付けが可能です。
A扉自体に荷重がかからない為、長年のご使用の場合でも扉の下がりの心配が不要です。
Bダストキャン内の内容器の取り外しが可能です。
C組み立てが容易です(ネジ止め箇所6ヶ所のみです)。
ダストキャン取付方法説明
ウェスコ社のダストキャンの取付方法は製品に付属する型紙を所定の位置にセットし、
下穴を6ヶ所空け、付属の取り付け具を取り付け、組み立てていきます。

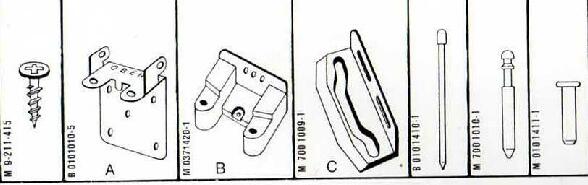

本体の他に付属する部品
下穴空け手順
参考例品番:010414-40の場合
※各品番に合わせて付属の型紙の通り穴空けして下さい。
@付属の紙の【BREAK HERE】部を折り曲げます。
A付属の紙の【FRONT EDGE,SIDE PANEL】側板の先端に紙を合わせ、購入された品番の2点を2mmの直径で下
穴空けします(上軸受け取付用)。
Bその状態で【BREAK HERE】の上にある9mmピッチの3点を2mmの直径で穴空けします【品番は書いてありませ
ん】(下軸受け取付用)。
C紙を90度回し、【REAR EDGE,DOOR】扉の奥の先端に紙を合わせ、購入された品番の2点を2mmの直径で下穴を
空けます(索引金具用)。

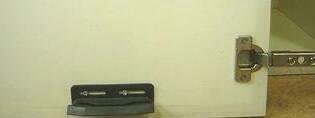

キャビネット側取付写真
↓上軸受け(上記手順A番)
↑下軸受け(黒色)(上記手順B番)
扉取り付け写真
↑索引金具(上記手順C番)
取付方法
(組み立ての際は必ず付属の加工位置出し用の型紙の指示の通り加工して下さい)
@索引金具を前扉に、上軸受けと下軸受けをキャビネット側に木ネジで取り付けます。
(取り付け位置は製品付属の型で位置を合わせ下穴を空けます。)
Aダストキャン本体の下の穴にピンを差し込み、下軸受けの手前の穴に上からピンを入れます。
B上軸受けとダストボックス本体の穴にピンを通します(手前の穴に差し込ます)。
C蓋を閉めた状態の位置にセットし、横からキャップ付ボルトを通します。
白い樹脂カバーが付いている方が手前です。
D扉を閉めると自動的に索引ピンは牽引金具にはまります。
ヒンジは下軸受けと上軸受けの間に1ヶ、ダストキャンの上に1ヶ正確な寸法確認の上、取り付けして下さい。
|
