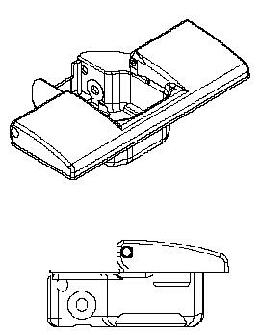

クリップ式扉用ブルモーション取付方法



茶色の爪をヒンジの角穴に入れ、ブルモーションの前方を固定して後方を押し込んで下さい。

無理に押し込むと茶色の爪が変形してヒンジに取り付けられなくなったり、簡単に外れたりするようなります。
絶対に爪を曲げないようお取り付け下さい。


「カチャ」という音を確認して下さい。




クリップ式扉用ブルモーション取付可能タイプ

クリップ式扉用ブルモーションは2006年より生産を開始した為、それ以前に生産・販売されたヒンジには取り付けが
できない可能性がございます。その為、以下の内容をご確認下さい。

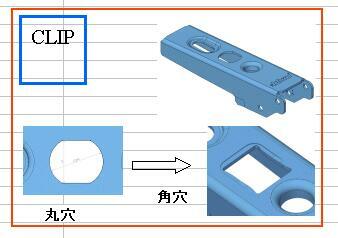

①ヒンジの調整ネジの間が四角のタイプのみ取り付けが可能です。


②インサータ式は品番末尾にＢが付いている物のみ対応可能です。

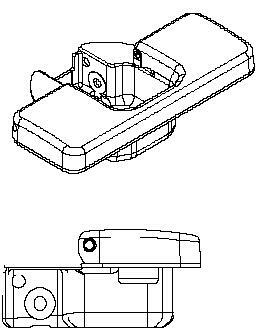

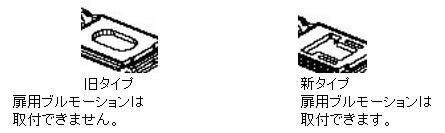

ヒンジカップカバーの形状が右下図形状の新タイプの物が取り付け可能です。

　　　　　　　　　　取付不可の旧タイプ　　　　　　　　　　　　　　　　　　　　　　　　　取付可能な新タイプ
　　　　　　


クリップ式扉用ブルモーション適合ヒンジ

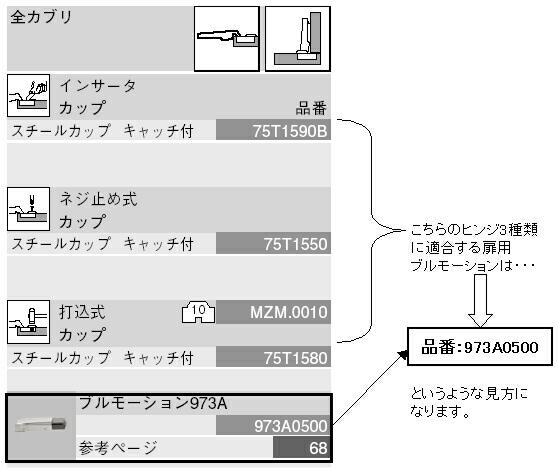

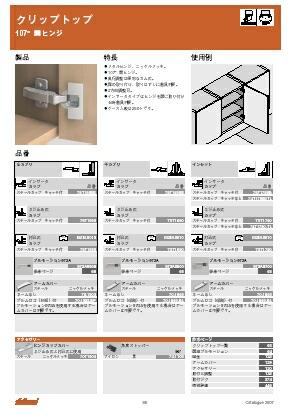

ブルム総合カタログ2007－2008のP.68には商品写真の横に適応している各種ヒンジが記載されています。

その他にも総合カタログ2007-2008のヒンジ各種のページを見ていくと・・・


上図の四角の囲みを見ていくと・・・

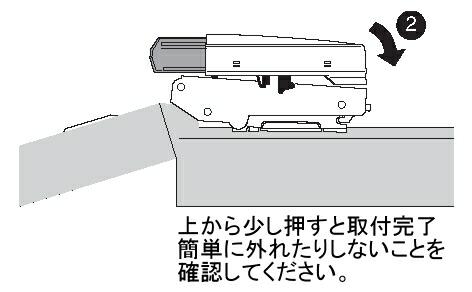

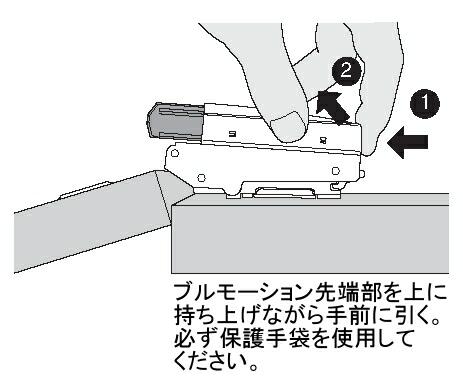

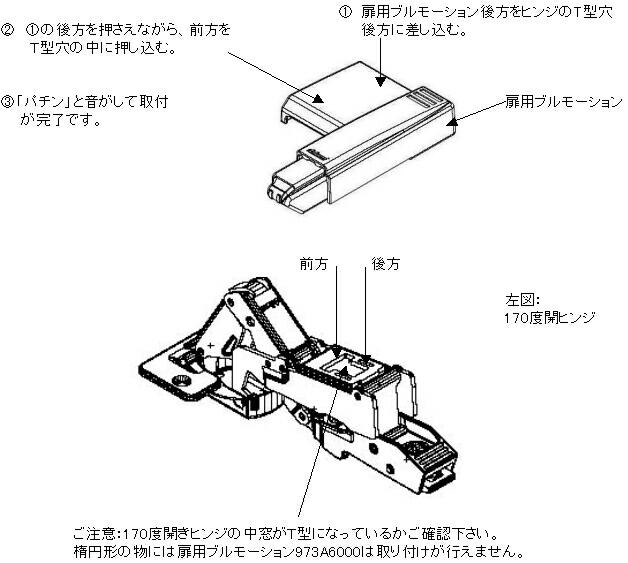

クリップ式高角度ヒンジ用扉ブルモーション取付方法




クリップ式高角度ヒンジ用扉ブルモーション取付可能タイプ



■注意事項■

こちらでご紹介しているクリップ式高角度ヒンジとはブルム社製170°開ヒンジの全・半カブセ用、155°開ヒン
ジの全カブセ用のクリップ・クリップトップ事を指しております。
 他社製品との併用は不可となっておりますのでご注意下さい。


973Aブルモーション使用上の注意

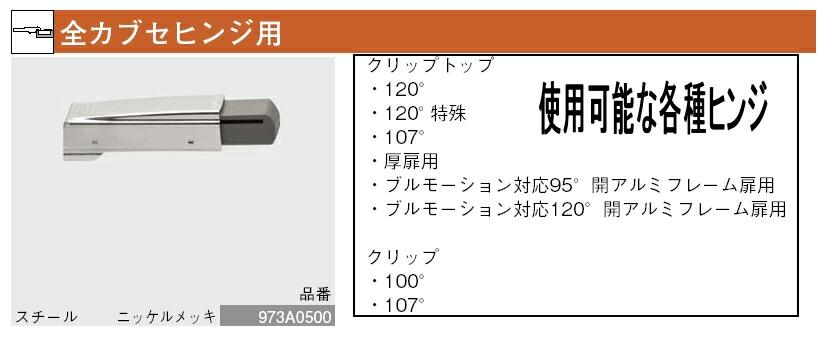

①扉用ブルモーション973Aは、クリップトップヒンジ、又はクリップヒンジにのみ取付可能です。通常ヒンジと同数のブ
ルモーションを付けますが、扉が軽く小さい場合、数量を減らすことができます。

②扉用ブルモーション973Aの取り付けの際には、扉側の爪を四角い穴に差込みその上で後部の爪も四角の穴に押
し込み取り付けて下さい。取り付けができた際はカチッと音がします。無理に何度も押し込まないよう注意して下さ
い。無理に押し込むと製品の破損の原因となります。

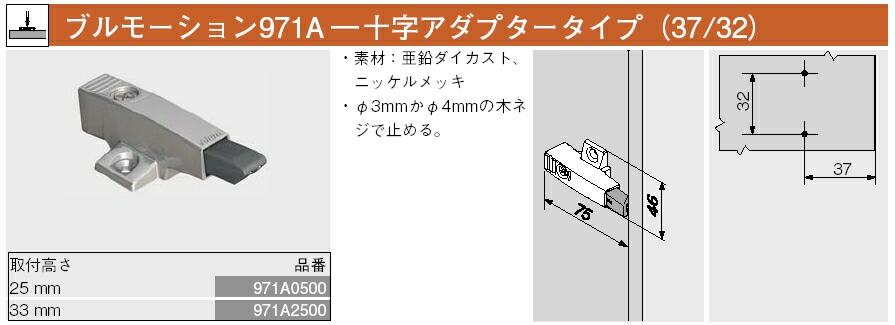

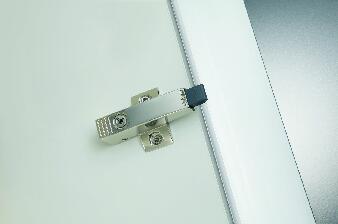

スクリューオン扉用ブルモーション
～全カブセ扉用アダプタープレート付～



取付寸法はカタログに記載の通りになります。

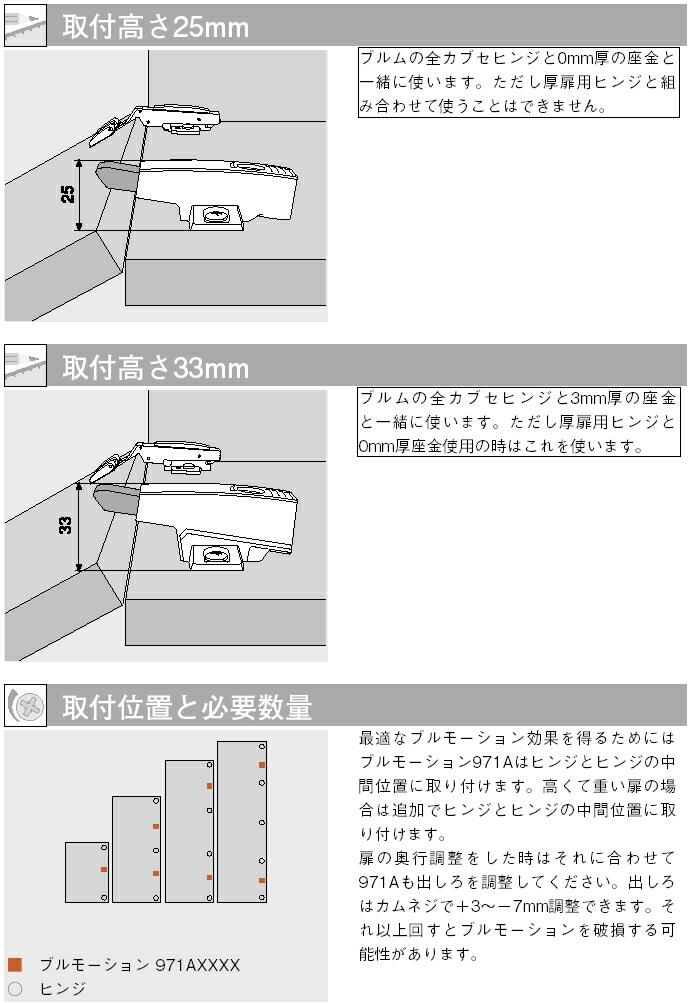

上の四角の囲みの中をご覧頂くとお分かりになるように、取付高さが2種類ございます。
詳細については↓をご確認下さい。

■注意事項■
①厚扉用ヒンジのみ例外的な使用方法となります。
②ヒンジは全て全カブセのご使用が前提となります。半カブセ、インセットヒンジはご使用いただけません。

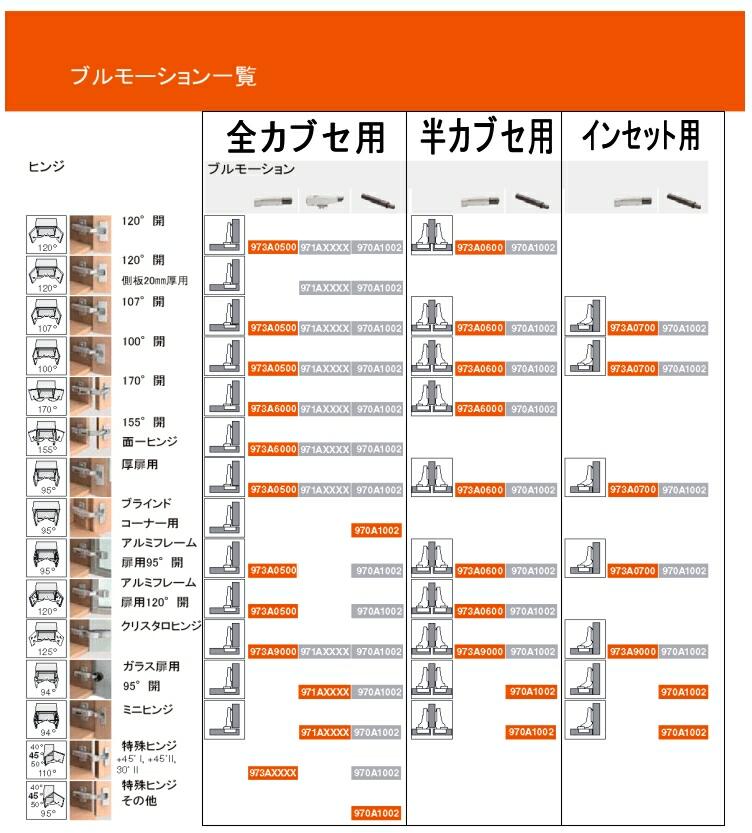

スクリューオン扉用ブルモーションがご使用可能な各種ヒンジについては、下記一覧表にてご確認下さい。



971Aブルモーション使用上の注意

①扉用ブルモーション971Aは全カブセヒンジにのみご使用可能です。ヒンジとヒンジの中間に取り付けた時ブルモー
ション効果が最大に得られます。ヒンジが3ヶ取付けられている場合は、ヒンジの中間に2ヶ取り付けて下さい。
②扉用ブルモーションを取り付けた後、ドライバーにより調整ネジを回し、適切な位置にブルモーションの部分の出し
代を調整して下さい。
