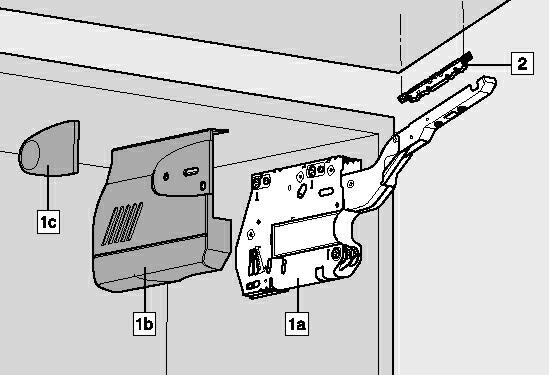

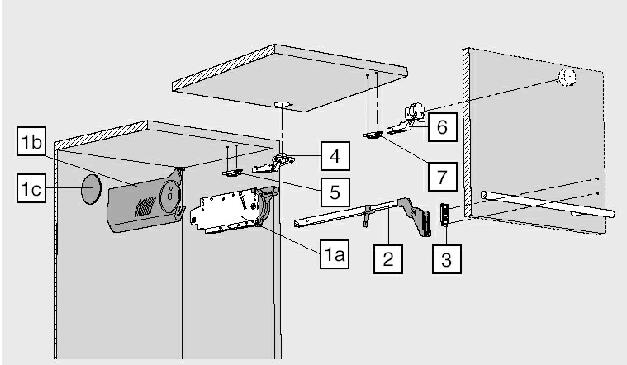

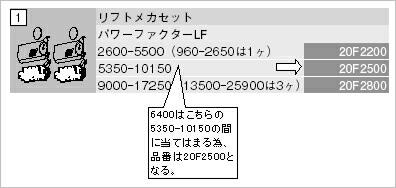

アベントス品番選定方法 下記表に記載されている品番の商品は基本的に当社通常在庫品となっておりますが、 商品によっては在庫のない物やお取り寄せに日数や最小ロットが必要な製品がございます。 必ず採用決定前に在庫の有無をお問い合わせ下さい。 アベントスHF 木製扉と幅の広いアルミフレーム扉用 （総合カタログ2007-2008 P.26記載） 番号 品名 カタログ掲載品番 （ｘ=数字） 実際の注文品番 （ｘ=数字） 1セットに対しての必要数 【*3】 １ 【*1】 １a リフトメカ（左右共通） 20F2x00（x=2/5/8） 20F2x01（x=2/5/8） 2個（左右共通の為） １b 本体カバー（左用） 20F2x00（x=2/5/8） 20F8001L【左用】 1個（左用） １b 本体カバー（右用） 20F2x00（x=2/5/8） 20F8001R【右用】 1個（右用） １c 丸カバー（左右共通） 20F2x00（x=2/5/8） 20F9001【左右共通】 2個（左右共通の為） ２ アームセット 20F3x00（x=2/5/8/9) 20F3x01（x=2/5/8/9) 2本（左右共通の為） ３ アーム取付用座金 （ネジ止め・打ち込み式のど ちらかを選択）【*2】 ・ネジ止め式 175H5100.05 175H540 2個 ・打ち込み式 177H5100 177H510 2個 ４ クリップトップ120°ヒンジ （インサータ・ネジ止め式の どちらかを選択） ・インサータ式 70T5590BTL 70T559BTL 2個 ・ネジ止め式 70T5550.TL 70T555.TL 2個 ５ アーム取付用座金【*2】 ・ネジ止め式 175H5100.05 175H540 2個 ６ クリップトップ折戸ヒンジ （エクスパンド・ネジ止め式 のどちらかを選択） ・エクスパンド式 78Z553ET 78Z553ET 2個 ・ネジ止め式 78Z5500T 78Z5500T 2個 ７ アーム取付用座金【*2】 ・ネジ止め式 175H5100.05 175H540 2個 ※注意事項 カタログ掲載品番と当社管理品番では若干品番が異なる商品がございます。 上記表の注文品番が当社の管理品番となっておりますので、ご注文の際には実際の注文品番でご注文下さい。 【*1】カタログに掲載されている品番はセット品番となっておりますが、当社ではセット内容の1a〜1cを各商品ごとに 管理しております。 リフトメカの品番選定方法に関しましては下記の例をご覧下さい。 ≪例≫キャビネット高さ800mm、ハンドルを含む上下扉の重量8kgの場合 リフトメカのパワーファクター（LF）計算方法＝キャビネット高さ（mm）×ハンドルを含む上下扉の重量（kg） つまりは、 800×8=6,400 この数値を下記に当てはめてみると、 という形になります。 【*2】カタログに掲載されているネジ止め式の座金に関しましては、生産終了に伴い、175H5400という新商品に変更 となりました。詳細に関してはこちらをご確認下さい。 【*3】こちらで記載している数量はあくまでも標準的な仕様に基づいた数量となっております。 下記のような条件のキャビネットの場合は、リフトメカやアーム、ヒンジや座金の使用数量が変更となりますのでご注 意下さい。 アベントスHS （総合カタログ2007-2008 P.47記載） アベントスセットの当社標準在庫品は20S1A00、20S2B00、20S3C00の3種類となっております。 番号 品名 カタログ掲載品番 （ｘ=数字） 実際の注文品番 （ｘ=数字） 1セットに対しての必要数 【*2】 １ 【*1】 １ リフトメカ（左右共通） 20S1x00（x=A/B/C） 20S1x01（x=A/B/C） 2個（左右共通の為） ２ レバーアーム（左右） 20S1x00（x=A/B/C） ・20S3501L3C【左用】 ・20S3501R3C【右用】 左右（L/R)各1本 ４ 本体カバー（左右） 20S1x00（x=A/B/C） ・20S8001L【左用】 ・20S8001L【左用】 左右（L/R)各1個 ５ 丸カバー（左右共通） 20S1x00（x=A/B/C） 20S9001【左右共通】 2個（左右共通の為） ６b スラビライザーアダプター （左右共通） 20S1x00（x=A/B/C） 20Q0002【左右共通】 2個（左右共通の為） ６ c スタビライザーカバーキャッ プ （左右共通） 20S1x00（x=A/B/C） 20Q0003【左右共通】 2個（左右共通の為） ３ 左右共通前板取付具 （木製扉・アルミフレーム扉 用のどちらかをお選び下さ い） ・木製扉用 20S4200 20S4201【左右共通】 2個（左右共通の為） ・細いアルミフレーム 扉用 20S4200A ※当社標準在庫品 ではございません 20S4201A【左右共通】 2個（左右共通の為） ６a スタビライザーロッド 20Q1061U 20Q1061U 1本 ※注意事項 カタログ掲載品番と当社管理品番では若干品番が異なる商品がございます。 上記表の注文品番が当社の管理品番となっておりますので、ご注文の際には実際の注文品番でご注文下さい。 【*1】カタログに掲載されている品番はセット品番となっておりますが、当社ではセット内容の1，2，4，5，6b，6cを各 商品ごとに管理しております。 【*2】こちらで記載している数量はあくまでも標準的な仕様に基づいた数量となっております。 条件によっては使用数量や商品の内容が変更となりますのでご注意下さい。 アベントスHK （総合カタログ2007-2008 P.60記載） 番号 品名 カタログ掲載品番 （ｘ=3/5/7/9） 実際の注文品番 （ｘ=3/5/7/9） 1セットに対しての必要数 【*2】 １ 【*1】 １a リフトメカ（左右共通） 20K2x00 20K2x01.05【左右共通】 2個（左右共通の為） １b 本体カバー（左右） 20K8001 ・20K8001.02L【左用】 ・20K8001.02R【右用】 1個（左用） 1個（右用） １c Dカバー（左右共通） 20K9001 20K9001【左右共通】 2個（左右共通の為） ２ 左右共通前板取付具 （木製扉・アルミフレーム 扉用のどちらかをお選び 下さい） ・木製扉用 20S4200 20S4201【左右共通】 2個（左右共通の為） ・細いアルミフレーム扉 用 20S4200A ※当社標準在庫品で はございません 20S4201A【左右共通】 2個（左右共通の為） ※注意事項 カタログ掲載品番と当社管理品番では若干品番が異なる商品がございます。 上記表の注文品番が当社の管理品番となっておりますので、ご注文の際には実際の注文品番でご注文下さい。 【*1】カタログに掲載されている品番はセット品番となっておりますが、当社ではセット内容の1a〜1cを各商品ごとに 管理しております。 リフトメカの品番選定方法に関しましては下記の例をご覧下さい。 ≪例≫キャビネット高さ550mm、ハンドルを含む上下扉の重量5kgの場合 リフトメカのパワーファクター（LF）計算方法＝キャビネット高さ（mm）×ハンドルを含む上下扉の重量（kg） つまりは、 550×5=2,750 この数値を下記に当てはめてみると、 という形になります。 【*2】こちらで記載している数量はあくまでも標準的な仕様に基づいた数量となっております。 条件によっては使用数量や商品の内容が変更となりますのでご注意下さい。 アベントスHL （ブルム新製品カタログ2009 P.60記載） 番号 品名 カタログ掲載品番 （ｘ=数字） 実際の注文品番 （ｘ=数字） 1セットに対しての必要数 【*2】 １ 【*1】 １a リフトメカ左右共通 20L2x00（x=1/3/5/7/9） 20L2x01（x=1/3/5/7/9） 【左右共通】 2個（左右共通の為） １c 本体カバー左右 20L2x00（x=1/3/5/7/9） ・20L8001.01L【左用】 ・20L8001.01R【右用】 左右（L/R)各1本 １d 丸カバー 20L2x00（x=1/3/5/7/9） 20F9001【左右共通】 2個（左右共通の為） ２ 【*1】 ２a レバーアーム左右 20L3x00（x=2/5/8/9） ・20L3x01L（x=2/5/8/9） 【左用】 ・20L3x01R（x=2/5/8/ 9）【右用】 左右（L/R)各1本 ２b アダプター 20L3x00（x=2/5/8/9） 20Q0002A【左右共通】 2個（左右共通の為） ２c スタビライザー用カバー 20L3x00（x=2/5/8/9） 20Q0003A【左右共通】 2個（左右共通の為） ３ 左右共通前板取付具 （木製扉・アルミフレーム扉 用のどちらかをお選び下さ い） ・木製扉用 20S4200 20S4201【左右共通】 2個（左右共通の為） ・細いアルミフレーム扉用 20S4200A ※当社標準在庫品では ございません 20S4201A【左右共通】 2個（左右共通の為） ８ 楕円形スタビライザーロッド 20Q1061UA 20Q1061UA 1本 ※注意事項 カタログ掲載品番と当社管理品番では若干品番が異なる商品がございます。 上記表の注文品番が当社の管理品番となっておりますので、ご注文の際には実際の注文品番でご注文下さい。 【*1】カタログに掲載されている品番はセット品番となっておりますが、当社ではセット内容の1a〜1d、2a〜2cを各商 品ごとに管理しております。 【*2】こちらで記載している数量はあくまでも標準的な仕様に基づいた数量となっております。 条件によっては使用数量や商品の内容が変更となりますのでご注意下さい。 トップへ 戻る
